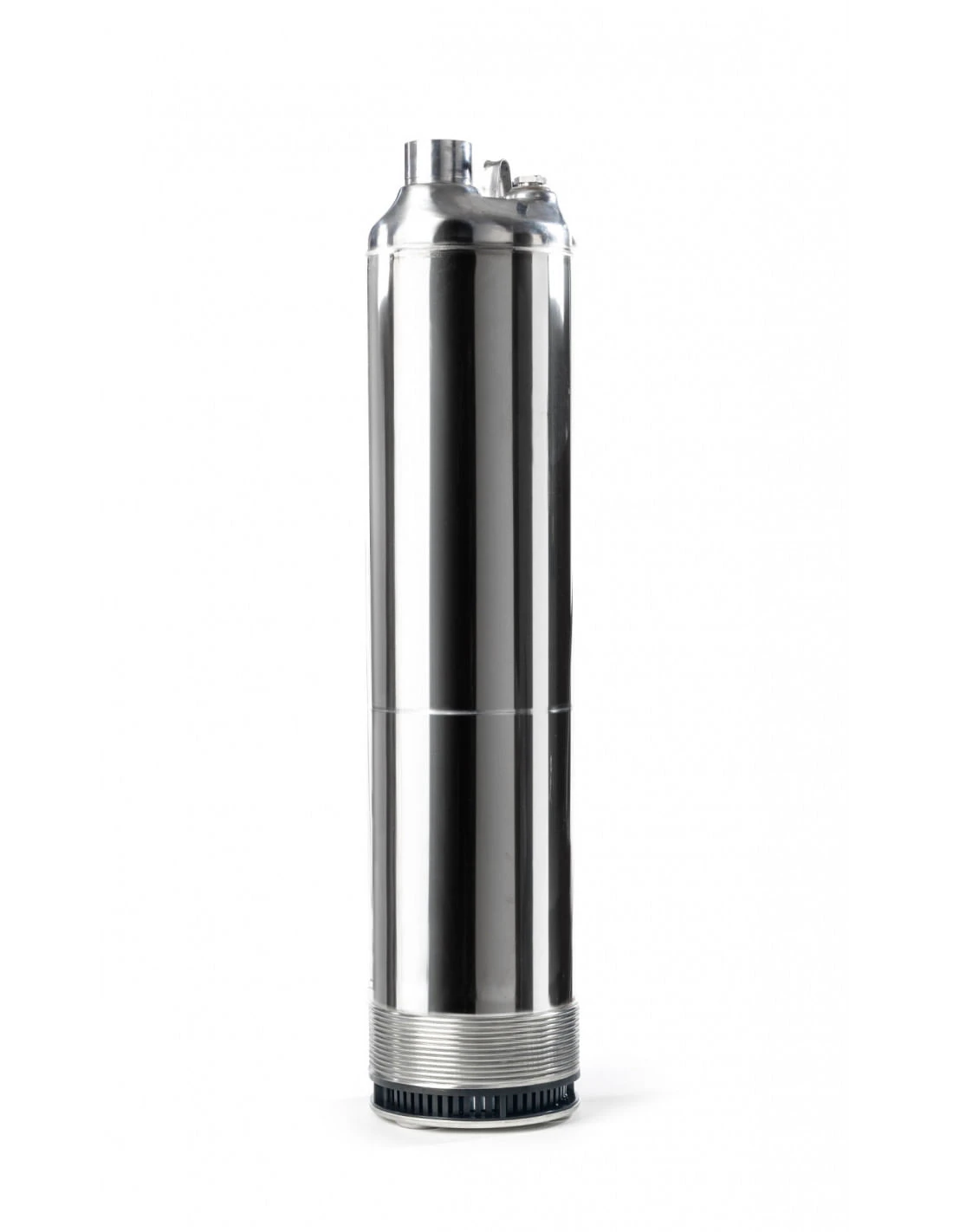

Pompa Sommersa Monoblocco Multistadio DAB PULSAR 40/50 Monofase 0,75 Kw – 1 HP

Pompa sommersa monoblocco multistadio DAB PULSAR 40/50 monofase 0,75 kw – 1 HP

Applicazioni di utilizzo

Le elettropompe PULSAR trovano impiego in impianti di sollevamento di acque limpide da pozzi, serbatoi di prima raccolta o cisterne, pozzi romani o
corsi d’acqua e sono idonee per la distribuzione dell’acqua in pressione in impianti domestici, piccola agricoltura, irrigazioni a pioggia di giardini e orti.
La pompa, particolarmente silenziosa, impiegata all’interno di pozzi o vasche evita tutti i problemi legati all’aspirazione e al disinnescamento.

Caratteristiche costruttive della pompa

Pompa pluristadio monoblocco sommersa con la parte idraulica sotto il motore il cui raffreddamento è assicurato dal liquido pompato. Giranti, diffusori,
filtro e coppa olio in materiale termoplastico antiabrasione. Camicia esterna, camicia statore, testata superiore con manicotto e anello di chiusura in
acciaio AISI 304. Supporto cuscinetto superiore e inferiore in ottone stampato antidezincificazione. Estensione albero rotore in AISI 304. Elastomeri in
NBR. Viterie in acciaio inox. Doppia tenuta meccanica con interposta camera d’olio, in ceramica/carbone lato motore e carburo di silicio/carburo di silicio
lato pompa. Il sistema di tenuta applicato garantisce la tenuta stagna del motore e il buon funzionamento della tenuta meccanica anche in caso di breve
funzionamento a secco.

Caratteristiche costruttive del motore

Di tipo sommergibile asincrono a servizio continuo. Statore inserito in un involucro ermetico in acciaio inossidabile AISI 304 e coperto da una calotta che
racchiude cablaggi e condensatore. Rotore montato su cuscinetti a sfere sovradimensionati per garantire silenziosità e durata.
Protezione termoamperometrica incorporata e condensatore permanentemente inserito nella versione monofase. Per la protezione del motore trifase è
consigliabile l’uso di telesalvamotori in accordo delle norme vigenti. Costruzione secondo normative CEI 2-3 e CEI 61-69 (EN 60335-2-41).

Dati tecnici

Campo di funzionamento da 0,9 a 7,2 m3/h con prevalenza fino a 86 mt.

Liquido pompato pulito, senza corpi solidi o abrasivi, non aggressivo.

Presenza max di sabbia nell’acqua 50 gr/m3

Campo di temperatura del liquido da 0°C a +40°C

Profondità massima di immersione 20 metri

Grado di protezione del motore IP 68

Classe di isolamento F

Installazione fissa o portatile in posizione verticale o orizzontale.

Funzionamento manuale o automatica (in continuo con pompa totalmente immersa)

Diametro bocca di mandata 1”1/4 GAS

Diametro massimo della pompa 138 mm

Tensione di serie Monofase 220/240V – 50 Hz
Trifase 400V – 50 Hz

Cavi di serie 20 mt cavo tipo H07 RN-F completo di spina SCHUKO CEE 7-VII-UNEL 47166-68 per la versione monofase.
Le versioni monofase possono essere fornite con o senza galleggianti per il funzionamento automatico.



Caratteristiche tecniche
